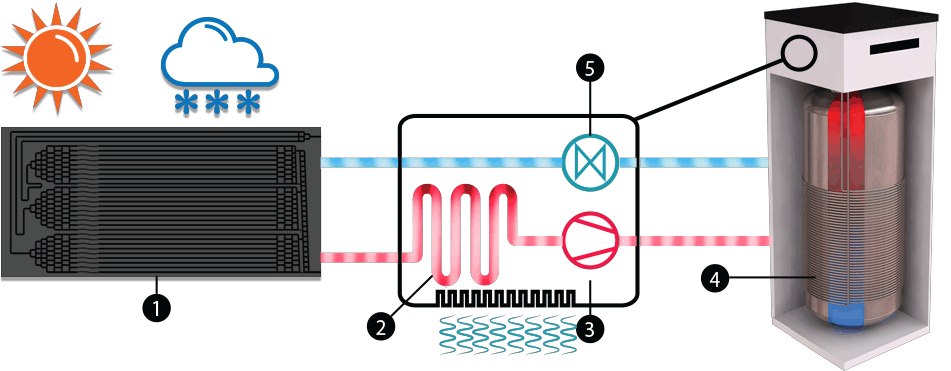

FASE1

Un refrigerante a bassa temperatura circola all'interno del pannello termodinamico. Il fluido assorbe la radiazione solare incidente sul pannello così come l’energia ambientale. La differenza di temperatura causata dagli agenti esterni come sole, pioggia o vento, assicura che il liquido evapori correttamente.

FASE2

L’evaporatore interno è in effetti un sistema di evaporazione forzata che va a completare l’evaporazione del refrigerante quando le condizioni esterne sono sfavorevoli. Questo estrae l’energia dell’aria dall'interno della casa e lo trasferisce al refrigerante.

FASE3

Il compressore aspira e comprime il fluido refrigerante, aumentando la sua temperatura e pressione.

FASE4

Il fluido entra nel condensatore formato da una serpentina che circonda il serbatoio ( sicurezza alimentare), che trasmette l’energia dal fluido all'acqua contenuta.

FASE5

Dopo aver ceduto molto del suo calore al condensatore, il refrigerante, ad alta pressione, arriva alla valvola di espansione di nuovo in fase liquida. Qui vi è una riduzione di pressione che aiuta al fluido nell'essere in grado di tornare nei pannelli.
